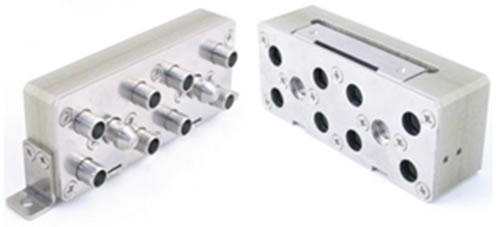

高圧タイプ(１MPa)のカスタマイズ製品です。圧力に耐えるため、標準型のロック機構が一個に対し高圧タイプは二個としています。ただし切り離し時の操作は一つのボタン操作で行えます。その他に電極付き(信号線/電源)や水などの液体用などカスタマイズが可能です。
OR型 角形マルチコネクター
◎接続はプラグをソケット側に押し込めばロックが掛かります、取外しはロックボタンを押すだけ。
◎ORはソケット側にストップバルブを内蔵しているため離脱時エアーが漏れる心配がありません。
仕様
| 本体型式 | OR型 |
|---|---|
| 本体材質 | アルミニウム（A2017/黒色アルマイト） |
| 継手材質 | 真鍮（C3604BD） |
| 接続チューブ本数 | 8本、12本 |
| 継手取付ネジ部 | Rc1/8 |
| 最高使用圧力MPa | 0.7 |
| 最小通過穴径φ | 3.5（プラグ内径） |
| 接続電極数 | 10極（オプション設定） |
| バルブの有無 | ソケット側のみバルブ有 |
| ブレードロック機構 | ソケット側：ロック部本体（カプラソケット） |
| プラグ側：ロックプラグピン |

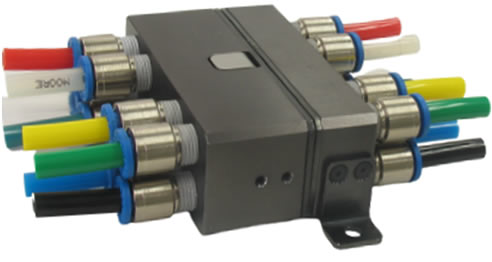

OR-8SP型
写真はチューブと継手を取付けた際のイメージです。継手の外観は丸形の物、内側六角溝付をご使用ください。OR型は装置や金型などに直接ボルトで取付けます。
特注製品

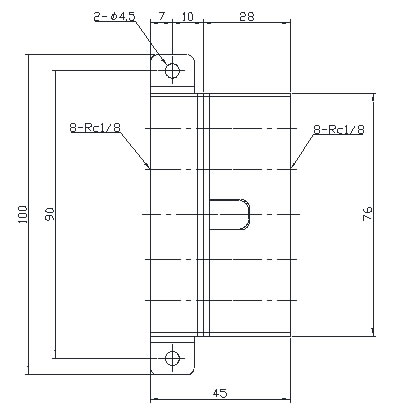

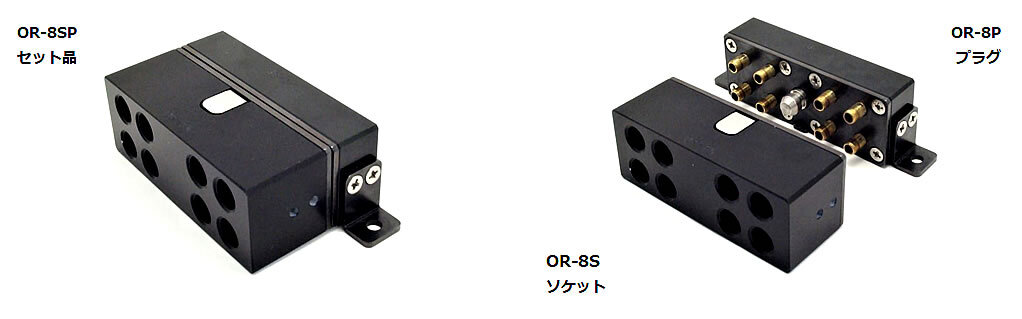

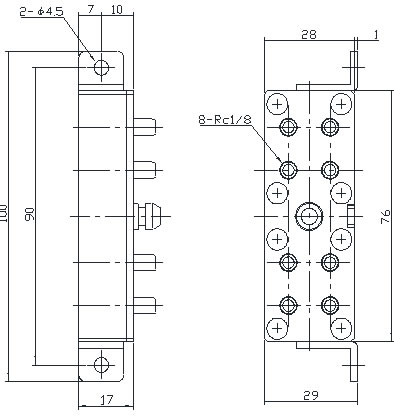

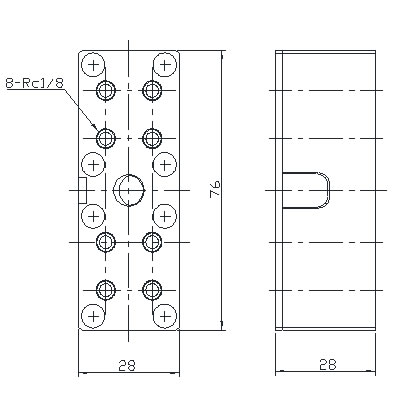

8連式コネクター 製品型式 OR-8
セット製品型式 OR-8SP
プラグ(P) 製品型式 OR-8P
ソケット(S) 製品型式 OR-8S

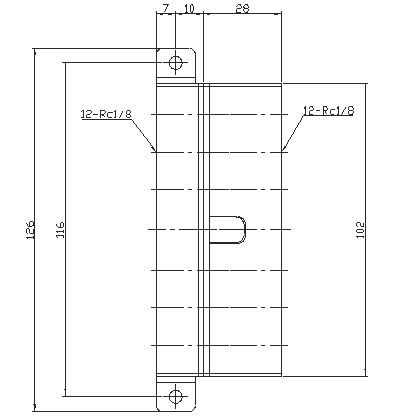

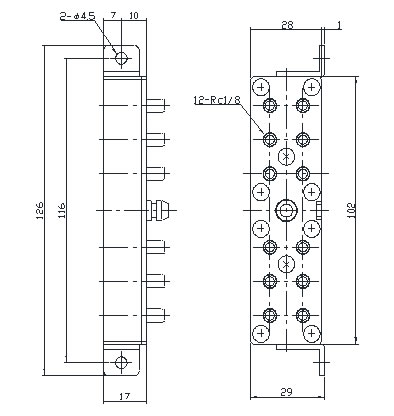

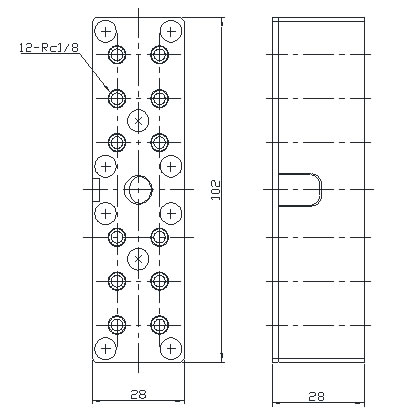

セット製品型式 OR-12SP
プラグ(P) 製品型式 OR-12P
ソケット(S) 製品型式 OR-12S
・ソケット側とプラグ側はそれぞれ価格設定されており個別に注文することができます、上記の個別製品型式でご注文ください。
・チューブとチューブ取付用のワンタッチ継手は製品に付属していません、お客様がご用意ください。（継手形状:R1/8、外観丸形、内側六角溝付）
・ソケット側には開閉バルブが内蔵されていますので切り離しても流体が外部に漏れません、ただしプラグ側への設定はできません。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
