空圧回路と電極回路を同時に着脱
エアー駆動装置を用い、エアー回路と電極を同時に接続することを可能とした自動化システム。搬送装置やパレットチェンジャー等の供給に最適。
お客様のご要望にあわせて形状、ポート数、電極数などをカスタマイズ致します。

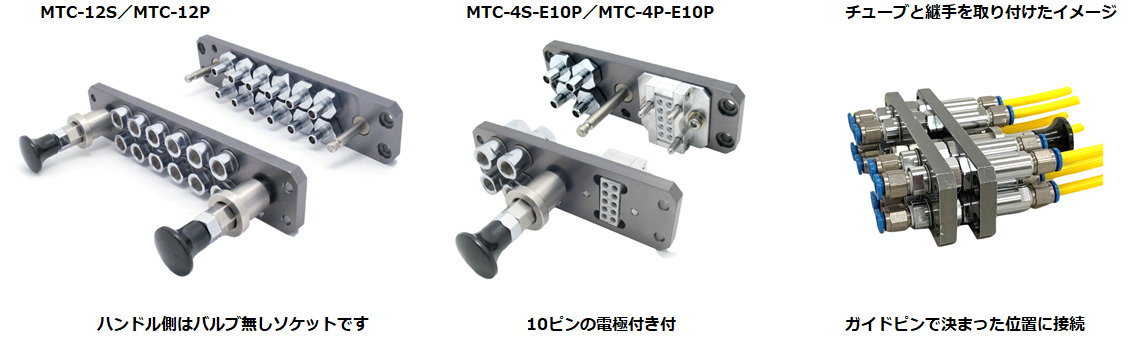

MTC型 マルチコネクター
◎複数の空圧回路や電気回路を集約し同時に接続、取外しができるマルチチューブコネクターです。
◎自動化・自動接続に対応可能な発展型のプレートマウント方式のマルチコネクターです。
仕様
| 基本型式 | MTC型 |
|---|---|
| (S・P)ASSY材質 | 真鍮メッキ（C3604BD） |
| プレート材質 | アルミニウム（AL5052） |
| 接続コネクター数 | 4本、6本、8本、10本、12本 |
| 接続電極数 | 10極まで（増設はオプション） |
| 最高使用圧力MPa | 0.7 |
| 仕様可能チューブ径φ | 継手規格による（φ4/6/8/10） |
| 最小通過内径φ | 5 |
| 本体取付ネジ部 | Rc1/8 |
| プレート上・ソケット名称 | ソケット(S) ASSY |
| プレート上・プラグ名称 | プラグ(P) ASSY |
バリエーション（ロック機構・バルブ）
| 型式 | プレート形状 | ロック機構 | ストップバルブ |
|---|---|---|---|
| MTCV（V＝バルブ） | ソケット | ○ | ○ |
| プラグ | ○ | × | |
| MTC（両側バルブ無し） | ソケット | ○ | × |
| プラグ | ○ | × | |
| MTV | ソケット | × | ○ |
| プラグ | × | × | |
| MT | ソケット | × | × |
| プラグ | × | × |

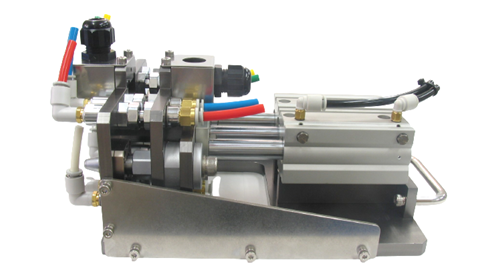

カスタマイズ例 自動着脱システム（モデル機）
プラグASSY・ソケットASSY 「逆付き」
| 型式 | プレート形状 | ロック機構 | カプラー |
|---|---|---|---|
| S | ソケット | ○ | ソケットASSY |
| SN | × | ソケットASSY | |
| P | プラグ | × | プラグASSY |
| PL | ○ | プラグASSY |
※詳細は「型式表示の仕方」をご参照ください。

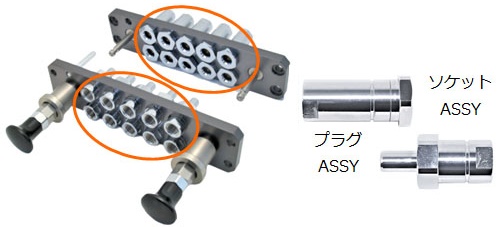

SN/PL型（逆取付）
プレート上のソケットASSYとプラグASSYが反対側(逆)のプレートに取付けられています。

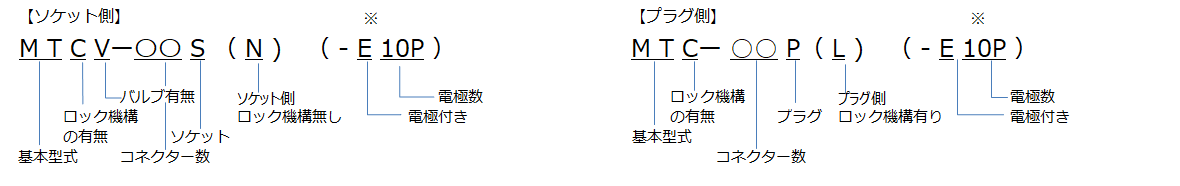

MTC型 マルチコネクター型式表示の仕方
・標準品はソケット側がバルブ付きでロック機構があります。
・電極付きの場合、電極ソケットのピンは10ピンが標準です。
・ロック機構を標準のソケット側からプラグ側に逆付けしたい場合はＳの後に(Ｎ)の記号を付けてください。
・接続、切り離しの際は内部圧力を大幅に減圧してください。
・プラグASSYにはバルブ機構の設定がありません。
・電極付きの場合、電極プラグのピンは10ピンが標準です。
・ロック機構を標準のソケット側からプラグ側に逆付けしたい場合はＰの後に(Ｌ)の記号を付けてください。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
※電極ピン取付には別売り専用工具が必要です。（社外品）
