MTC型 マルチコネクター 製品型式と寸法表
MTC型の他、弊社のマルチコネクター類はすべて自社設計によるオリジナル製品です。

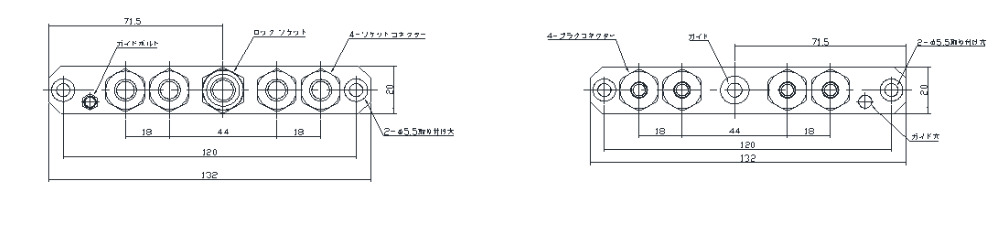

製品型式 MTC-4 (4ポート)

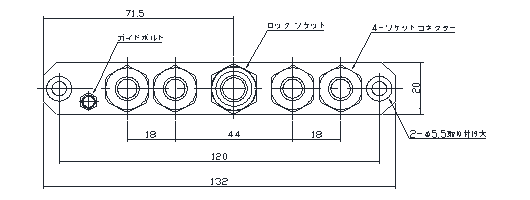

ソケット(S) 製品型式 MTC(V)-4S

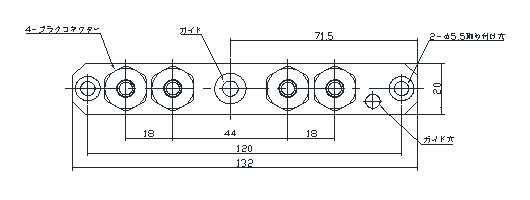

プラグ(P) 製品型式 MTC-4P
製品型式 MTC-6 (6ポート)

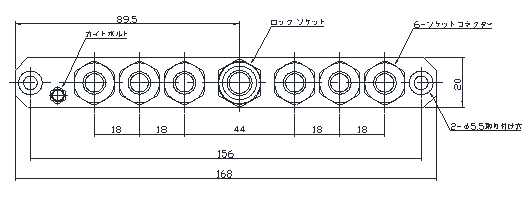

製品型式 MTC-6 (6ポート)

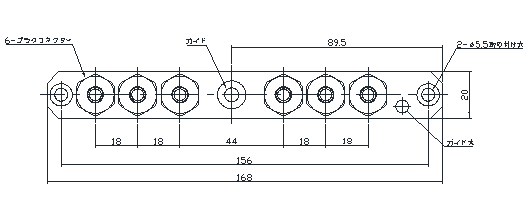

プラグ(P) 製品型式 MTC-6P
製品型式 MTC-8 (8ポート)

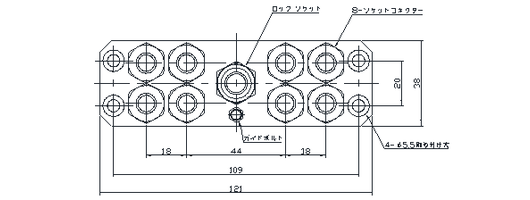

ソケット(S) 製品型式 MTC(V)-8S

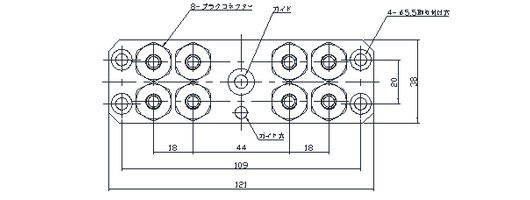

プラグ(P) 製品型式 MTC-8P
製品型式 MTC-10 (10ポート)

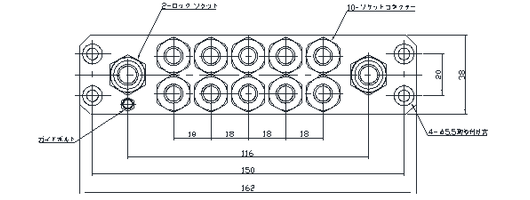

ソケット(S) 製品型式 MTC(V)-10S

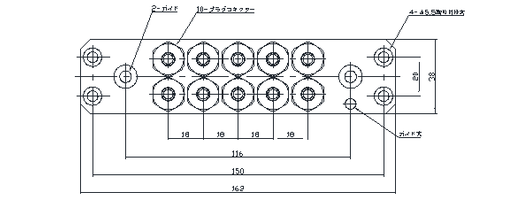

プラグ(P) 製品型式 MTC-10P
製品型式 MTC-12 (12ポート)

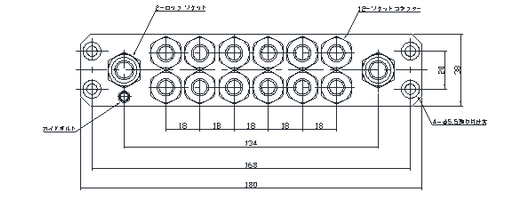

ソケット(S) 製品型式 MTC(V)-12S

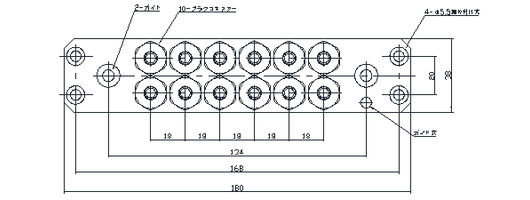

プラグ(P) 製品型式 MTC-12P
接続ロック部詳細
接続継手部詳細

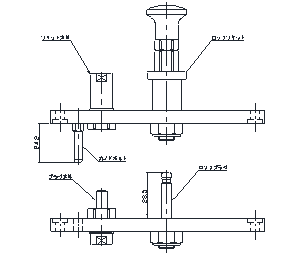

分離状態

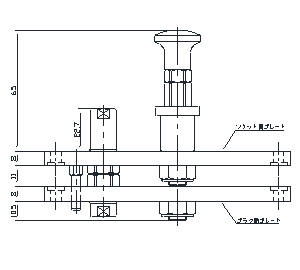

接続状態

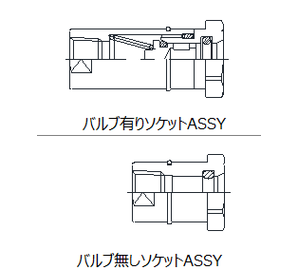

ソケット(S) ASSY

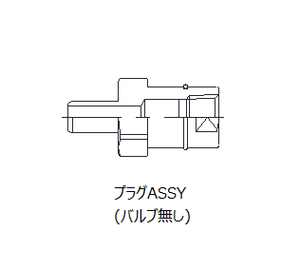

プラグ(P) ASSY
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
