MRS型 丸形マルチコネクター
◎スモールタイプ(S)のためプラグ側ベースの取付寸法が省スペースとなりました。
◎Oリングシールを採用、冷却水などの接液部は耐食性の高いステンレス製です。
用途と特徴
金型の冷却水回路用として成型機側との着脱時に8～12本のチューブ接続を一回の動作に集約でき、作業時間の短縮と誤接続の防止に役立ちます。
単品接続(8本)の取付時間 約30秒
MRS型の取付時間 約 3秒
本体材質がアルミであり表面はアルマイト処理済みのため一般的な樹脂製品と比較して高剛性で且つ耐摩耗性、耐腐食防錆性が高く高温など過酷な現場での使用にも十分な耐久性を備えており、主に自動車業界の樹脂成型、アルミダイカスト成型のマルチコネクターとして幅広くご愛用されています。
仕様
| 本体型式 | MRS型 |
|---|---|
| 本体材質 | アルミニウム（A2017 黒色アルマイト） |
| 継手材質 | ステンレス（SUS303） |
| 接続チューブ本数 | 8本、12本 |
| 継手取付ネジ規格 | 8連式：M6（P1.0）／12連式：M5（P0.8） |
| 最高使用圧力MPa | 1 |
| 最小通過穴径φ | 3.5（プラグ内径） |
| 推奨チューブ | ウレタン、ナイロン |
| バルブの有無 | プラグ、ソケット共にバルブ無 |

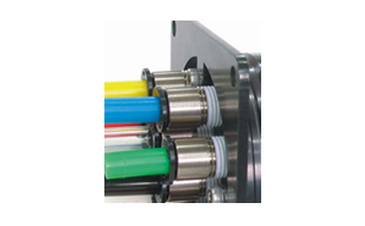

チューブ取付け用 継手の選定
・チューブ継手の選定にご注意ください。
MRS型は8SPと12SPでは継手を取付けるねじ規格が違います。
※ご用意の際は上記ねじ規格をご確認ください。
※継手の外観は丸形で内側六角溝付をご使用ください。
| MRS-8SP | M6 × P1.0 |
|---|---|
| MRS-12SP | M5 × P0.8 |

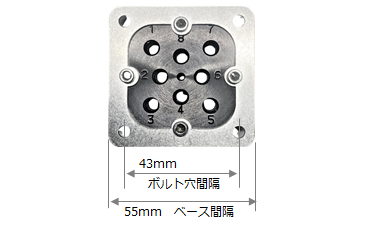

プレートの取付穴間隔

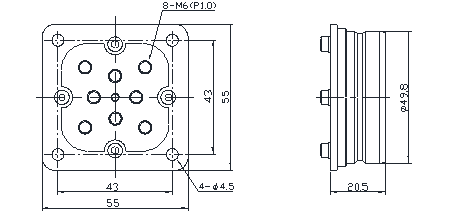

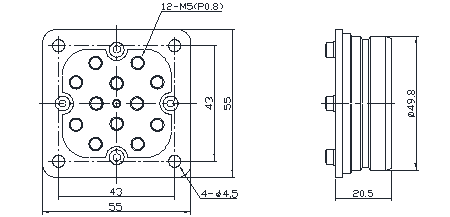

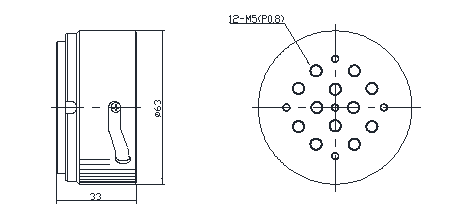

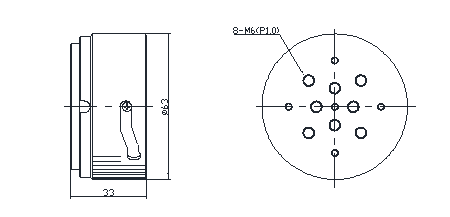

[寸法]
当社マルチコネクターMR(丸)型と比較してベース縦横寸法及び固定ボルトの取付間隔が小さく省スペースとなり汎用互換があります。

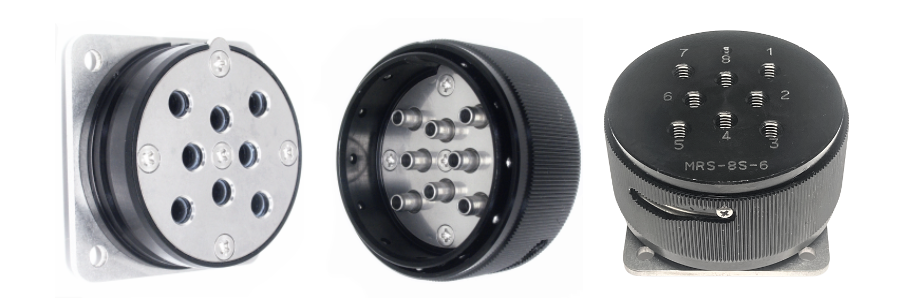

[刻印]
全てのねじ穴に目印の番号を刻印しました。 チューブを取付る際に接続間違いが起こらないよう配慮致しました。
8連式コネクター 製品型式 MRS-8
プラグ(P) 製品型式 MRS-8P
ソケット(S) 製品型式 MRS-8S
12連式コネクター 製品型式 MRS-12
プラグ(P) 製品型式 MRS-12P
ソケット(S) 製品型式 MRS-12S
・OリングはNBRとEPDMからお選びいただけます、用途によってご指定もしくはご相談ください。
・ソケット側とプラグ側はそれぞれ個別に注文できます、個別の製品型式でご注文ください。
・チューブとチューブ取付用のワンタッチ継手は付属していません、お客様がご用意ください。
・プラグ側 ソケット側共に開閉バルブの設定はありません。
・機器に取付ける際は固定用のブラケット等が必要になります、お客様がご用意ください。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
