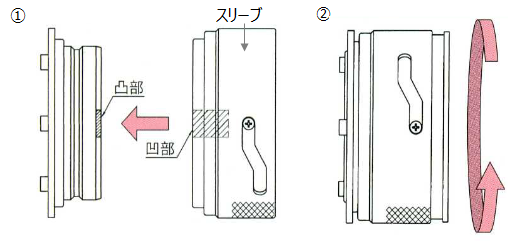

①嵌め合せ目印のソケット側凹とプラグ側凸部を向かい合わせて挿入します。
②プラグ側を固定してソケット外周のスリーブを45度回転させるとスリーブがプラグ側に移動し接続完了します。位置合わせのボルト⊕が反対側へ移動することを目視確認してください。
切り離しは取付動作の逆になります
MR型 丸形マルチコネクター
◎複数の空圧回路を集約しワンタッチ式で同時に接続することができます。
◎決められた嵌め合い位置で接続するため、チューブの付け間違いが起こりません。
仕様
| 本体型式 | MR型 |
|---|---|
| 本体材質 | アルミニウム（A2017 黒色アルマイト） |
| 継手材質 | 真鍮（C3604BD） |
| 接続チューブ本数 | 8本、12本 |
| 継手取付ネジ部 | Rc1/8 |
| 最高使用圧力MPa | 0.7 |
| 最小通過穴径φ | 3.5（プラグ内径） |
| 推奨チューブ | ウレタン、ナイロン |
| バルブの有無 | プラグ、ソケット共にバルブ無 |
| 流体・用途 | エアー ※真空(Oリング) |
※Oリング仕様はオプション設定です。

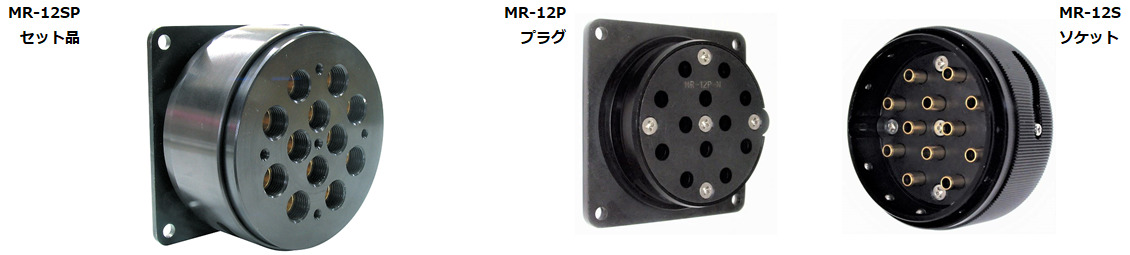

MR-12SP型

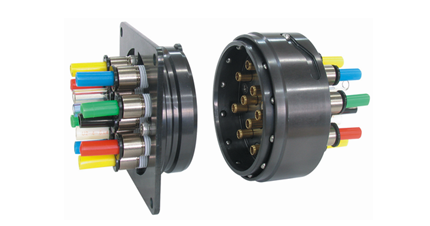

写真はチューブと継手を取付けた際のイメージです。
継手の外観は丸形で内側六角溝付をご使用ください。
取付方法
製品型式と寸法表
8連式コネクター 製品型式 MR-8

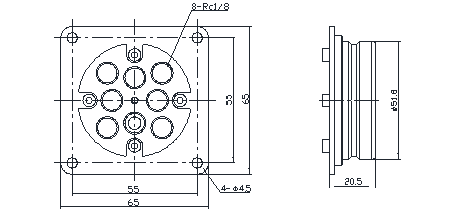

プラグ(P) 製品型式 MR-8P

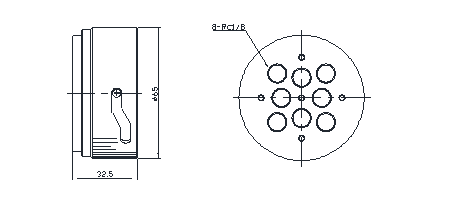

ソケット(S) 製品型式 MR-8S
12連式コネクター 製品型式 MR-12

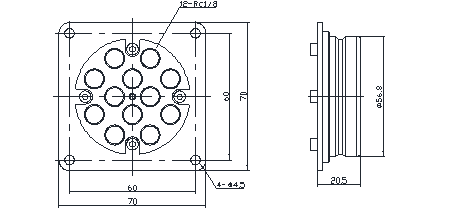

プラグ(P) 製品型式 MR-12P

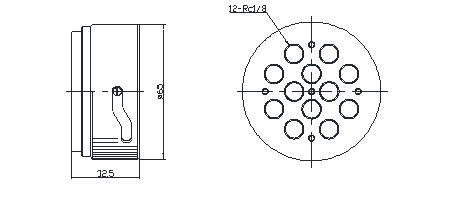

ソケット(S) 製品型式 MR-12S
・ソケット側とプラグ側はそれぞれ個別に注文できます、個別の製品型式でご注文ください。
・チューブとチューブ取付用のワンタッチ継手は付属していません、お客様がご用意ください。
・プラグ側 ソケット側共に開閉バルブの設定はありません。
・機器・金型等に取付ける際、固定用のブラケット(金具類)は付属していません、お客様がご用意ください。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
