MHC型の製品型式と寸法表
(V)：V=バルブ付き、S/P：S=ソケット、P=プラグ）

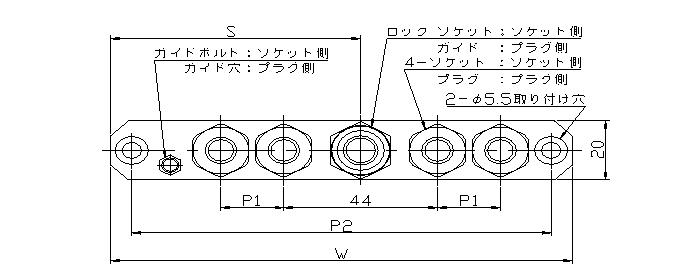

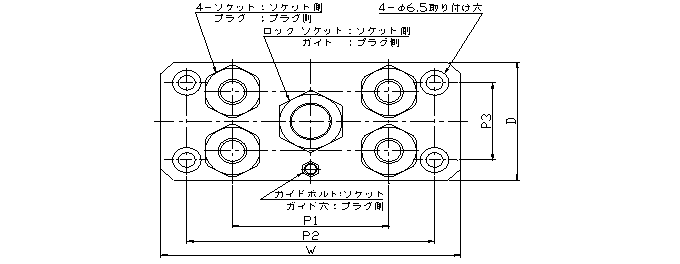

4ポート
製品型式 MHC(V)-150-4S/P

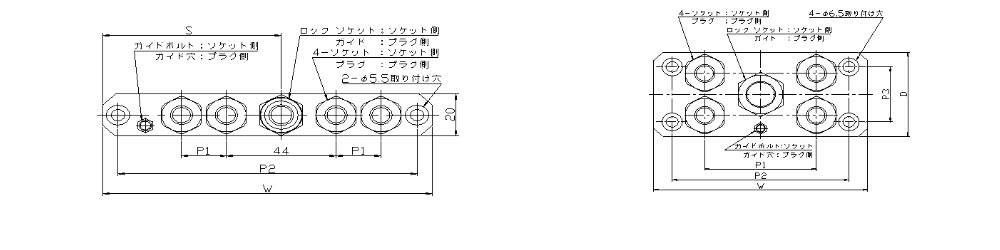

製品型式 MHC(V)-250(350)-4S/P

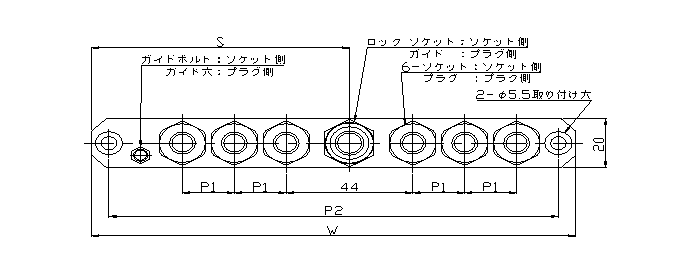

6ポート
製品型式 MHC(V)-150-6S/P

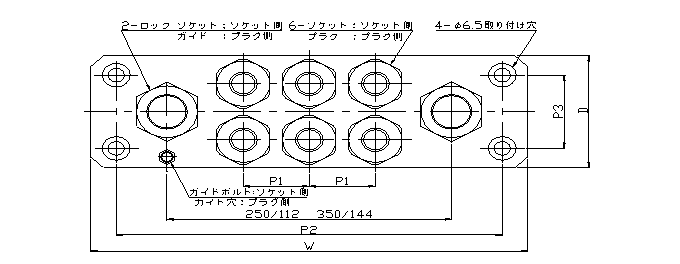

製品型式 MHC(V)-250(350)-6S/P

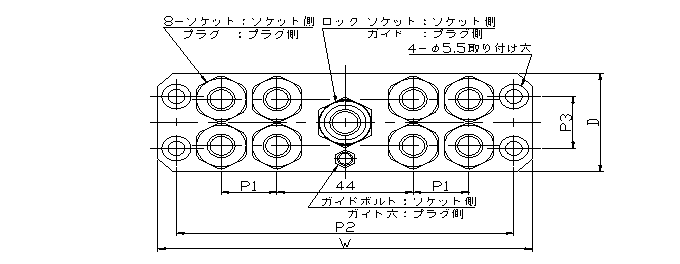

8ポート
製品型式 MHC(V)-150-8S/P

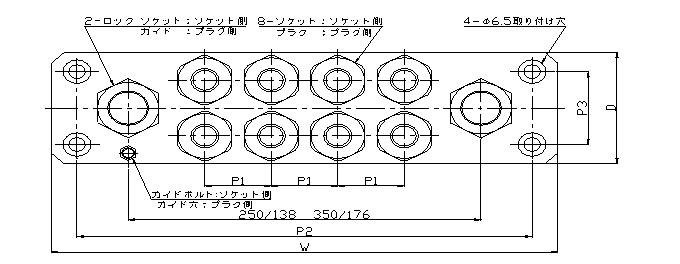

製品型式 MHC(V)-250(350)-8S/P
10ポート

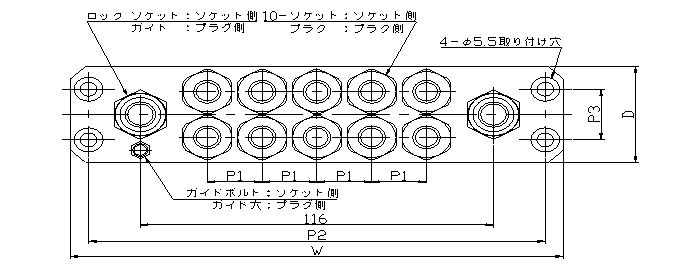

製品型式 MHC(V)-150-10S/P

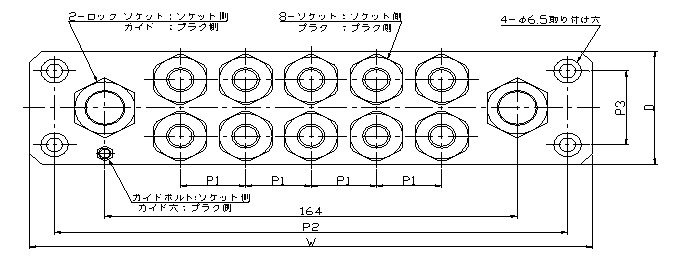

製品型式 MHC(V)-250(350)-10S/P

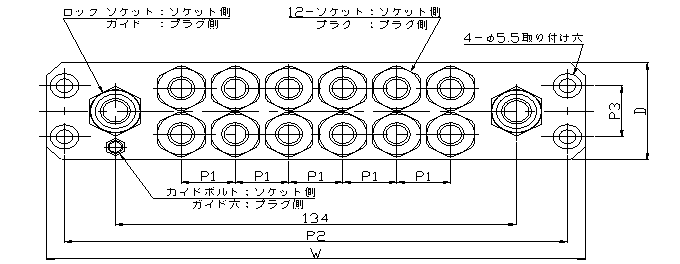

12ポート
製品型式 MHC(V)-150-12S/P

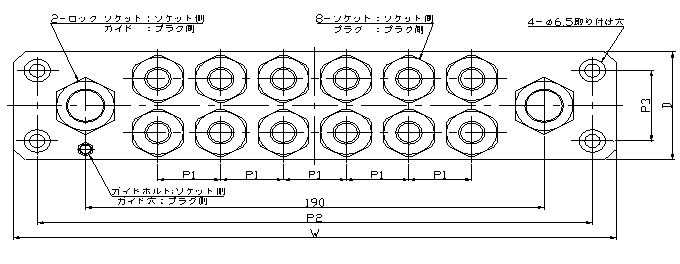

製品型式 MHC(V)-250-12S/P
| ポート数 | 記号 | MHC(V)-150 | MHC(V)-250 | MHC(V)-350 | ||
|---|---|---|---|---|---|---|
| 共通 | P1 | 18 | (4連：60) | 他 26 | (4連：70) | 他 32 |
| 4連 | P2/W | 120/132 | 95/115 | 115/135 | ||
| 6連 | P2/W | 156/168 | 152/172 | 204/224 | ||
| 8連 | P2/W | 109/121 | 178/198 | 236/256 | ||
| 10連 | P2/W | 150/162 | 204/224 | - | ||
| 12連 | P2/W | 168/180 | 230/250 | - | ||
| 共通 | P3 | 20 | 34 | 52 | ||
| 共通 | D | 38 | 52 | 72 | ||
・バルブの要・不要選択可、また固定側・離脱側どちらにバルブが必要かも選択可能としています。
・ソケット側とプラグ側はそれぞれ個別に注文できます、個別の製品型式でご注文ください。（例 MHCV-150-8S＝バルブ付き、継手ねじ部Rc1/8、8連ソケット側単品）
・手差し操作用のロックハンドル無しの製作が可能です(自動化対応等)、その他カスタマイズのご用命は弊社へお問い合わせください。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
