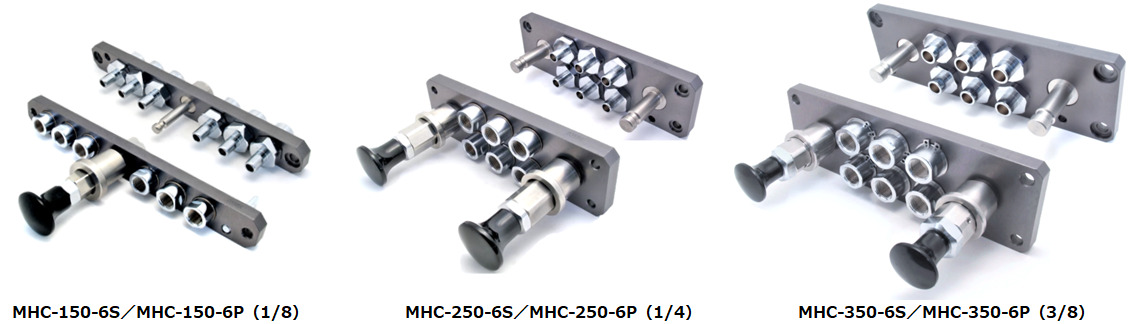

MHC型 マルチコネクター（液体用）
◎樹脂成型金型、ダイカスト金型の冷却水回路のワンタッチ化、チューブ類の集約に最適です。
◎液体用のため最大サイズ 3/8"までラインナップ、流量の必要な用途に対応いたします。
仕様
| 本体型式 | MHC型 (真鍮製) ／ MHCS型 (ステンレス製) | ||
|---|---|---|---|
| ソケット、プラグ材質 | 真鍮 クロームメッキ仕上げ ／SUS304 | ||
| サイズ | MHC-150 | MHC-250 | MHC-350 |
| 継手取付ねじ部 | Rc1/8 | Rc1/4 | Rc3/8 |
| 最小通過内径φ | 5 | 7 | 10 |
| プレート材質 | アルミニウム（A2017） | ||
| 接続コネクター数 | 4本、6本、8本、10本、12本 | ||
| 最高使用圧力MPa | 0.7 | ||
特注 両バルブ式
お客様の要望に合わせて流体、圧力、温度などお打合せにて仕様を決定致します。
お問い合わせください。
接続間違いが起こりませんのでチューブの色は一色でOK

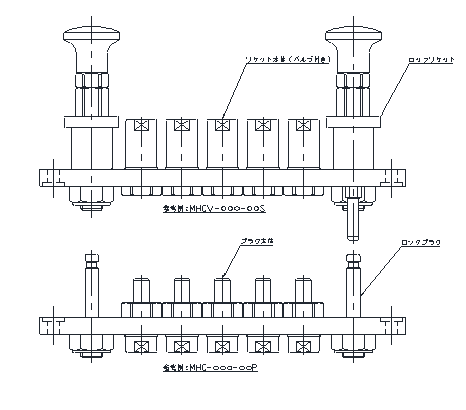

標準タイプ

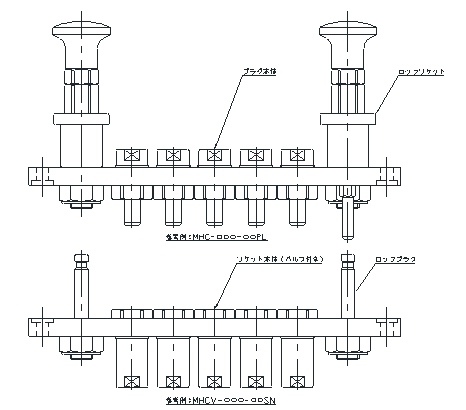

プラグ、ソケット逆付けタイプ
接続継手(ASSY) 詳細
ソケットASSY バルブ有り：型式 MHV
ソケットASSY バルブ無し：型式 MH
プラグASSY バルブ無し

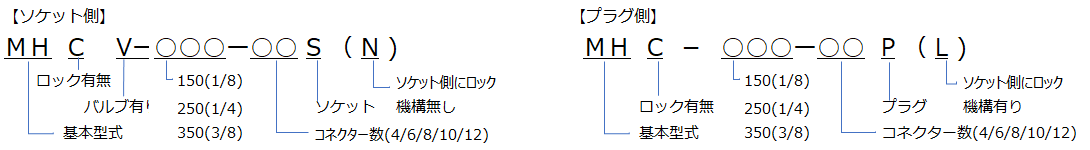

MHC型 マルチコネクター型式表示の仕方
・バルブの要・不要選択可、また固定側・離脱側どちらにバルブが必要かも選択可能としています。
・チューブとチューブ取付用のワンタッチ継手は付属していません、お客様がご用意ください。
・接続と切り離しの際は供給側のポンプを停止するなど、配管やチューブの内部圧力を大幅に減圧してください。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
