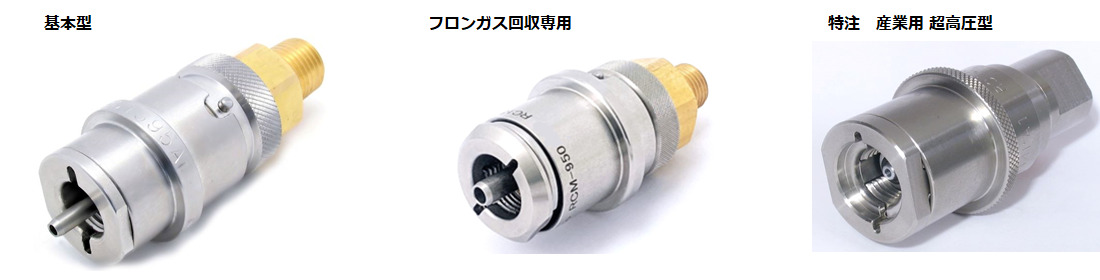

RCM型 オネジクランプ ユニファイねじ専用＜受注生産＞
◎空調機器などのユニファイねじに押し当てるだけでワンタッチ接続ができます。
◎フロンガス回収タイプは作業負担の軽減と回収効率の向上など地球環境保護の一端を担います。
●ネジ部に押し当てるだけでワンタッチで接続し、本体のラチェット爪が接続ねじ嵌め合い部へ力強く食いつき接続します。
●ラチェット爪がねじ部に平行に接続するため、ねじの嵌め合いずれが起こりにくくスムーズに接続することができます。
●接続時のラチェット爪の開きがクランプ本体の外径以上にならない構造のため狭い場所にも対応ができます。

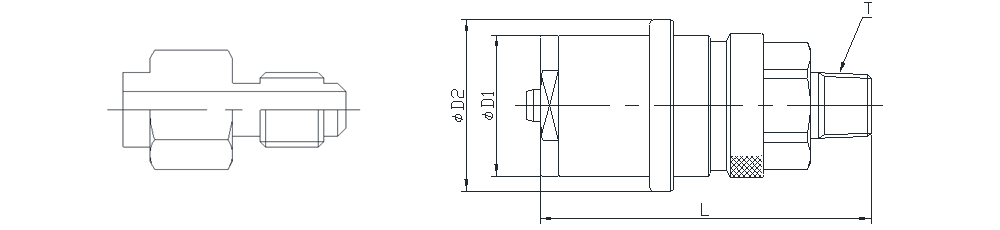

| 製品型式 | 相手側ねじサイズ | 寸法(mm) | T | ||
|---|---|---|---|---|---|
| L(Tの選択による全長寸法) | φD1 | φD2 | |||
| RCM-630 | 7/16-20UNF | ①R1/4②R3/8：65.5③7/16-20UNF：68.5 | 23 | 28 | ①R1/4②R3/8③7/16-20UNF |
| RCM-950 | 5/8-18UNF | ①R1/4：71②R3/8：70③7/16-20UNF：74 | 29.5 | 36 | ①R1/4②R3/8③7/16-20UNF |
| RCM-1270 | 3/4-16UNF | ①R1/4②R3/8：69③7/16-20UNF：72 | 30 | 36 | ①R1/4②R3/8③7/16-20UNF |
主な適用流体
空気、フロンガス、水、油、ガソリン
用途
・空調機器生産メーカーの冷媒充填用カプラー
・空調機器、熱交部品の気密試験用として
・フロンガス回収作業用
・自動車関連の高圧ポンプ検査用で超高圧対応
・Mネジ対応が可能、自動車業界の各種検査用
・その他ユニファイ接続の気密検査用として
※規格表以外のサイズも規定の仕様内であれば製作できます。お問い合わせください。
