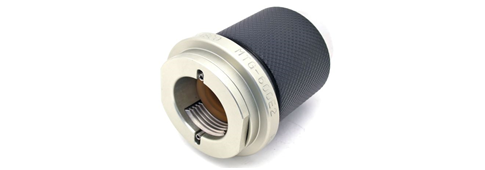

MTG型 オネジクランプ オネジ専用ワンタッチ式＜受注生産＞
◎工具不要！ 管用テーパーねじや平行ねじへ押し当てるだけ、ワンタッチで瞬時に接続ができます。
◎流体の圧力を増幅し、ピストンがシールパッキンを強く押し当てるため高い気密性を発揮します。
| 製品型式 | MTG型 | |||||||
|---|---|---|---|---|---|---|---|---|
| 本体材質 | ※ステンレス (SUS303) | ※アルミニウム (A2017)(アルマイト処理) | ||||||
| サイズ | 1/4" | 3/8" | 1/2" | 3/4" | 1/4" | 3/8" | 1/2 | 3/4" |
| 相手側接続ねじ | 1/4、3/8、1/2、3/4 （テーパーR・平行G 共通仕様） | |||||||
| 使用圧力MPa | 4.5 | 2.0 | ||||||
| 最高使用圧力MPa | 5.0 | 3.0 | ||||||
| シールパッキン | NBR(ニトリルゴム)、FKM(フッ素ゴム) 他 | |||||||
※MTG型の本体材質はステンレスの他 軽量化を図ったアルミ材の二種類から選べます。
本体アルミ製 表面アルマイト処理
| MTG- | 接続部 | 選択 | Ｌ寸法ｍｍ |
|---|---|---|---|
| 200 | メネジ | Rc1/4 | 55 |
| 封止 | - | ||
| オネジ | R1/4 | - | |
| 300 | メネジ | Rc1/4 | 55 |
| Rc3/8 | 55 | ||
| 封止 | 55 | ||
| オネジ | R1/4 | - | |
| R3/8 | - | ||
| 400 | メネジ | Rc1/4 | 67 |
| Rc1/2 | 67 | ||
| 封止 | 67 | ||
| オネジ | R1/4 | 79 | |
| R1/2 | 84 | ||
| 600 | メネジ | Rc1/4 | 71 |
| Rc3/4 | 71 | ||
| 封止 | 71 | ||
| オネジ | R1/4 | 84 | |
| R3/4 | 89 |

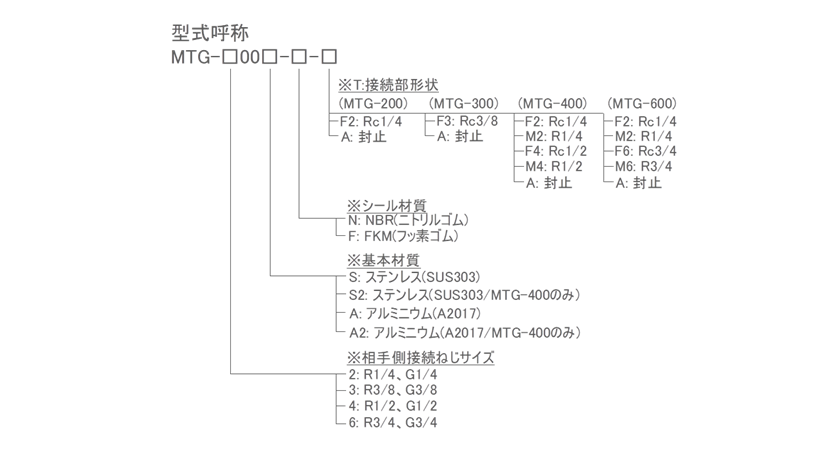

製品型式選択

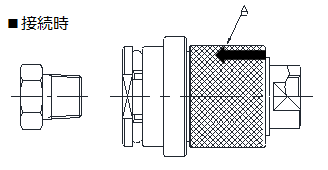

オネジクランプの接続方法
本体A部を持って相手ねじ部に押し当てると、本体ラチェットねじ部が作動し相手ねじ部にラチェットツメが嵌合し接続します。

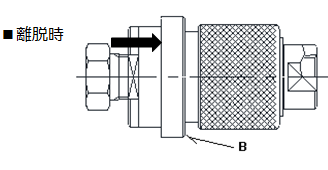

オネジクランプを外す時
本体B部のスリーブを手前に引き上げますと、ラチェットツメが相手ねじ嵌合部から外れます。

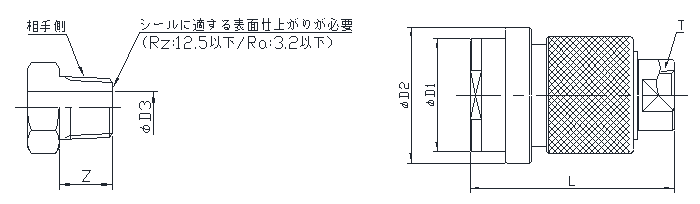

| 製品型式 | 相手側 ねじサイズ |
寸法(mm) | ||||||
|---|---|---|---|---|---|---|---|---|
| ステンレス製 | アルミ製 | L | φD1 | φD2 | φD3 参考寸法 |
Z | T | |
| MTG-200S | MTG-200A | MTG-600A | 別表参照 | 30 | 36 | 6.5 | 12以上 | 別表参照 |
| MTG-300S | MTG-300A | R3/8、G3/8 | 33 | 39 | 10 | 13以上 | ||
| MTG-400S2 | MTG-400A2 | R1/2、G1/2 | 37 | 45 | 13 | 15以上 | ||
| MTG-600S | MTG-600A | R3/4、G3/4 | 44.5 | 53 | 17 | 17以上 | ||
●主な適用流体
空気、フロンガス、水、油、ガソリン
●用途
冷凍機器の真空引き、冷媒充填、油類、空圧機器の漏れ検査、各種機器の耐圧、漏れ検査、ガス器具、給湯器等の漏れ検査、住設機器等の漏れ検査、吊り下げ搬送用 (特注)
●MTG型 廉価版
手締め式のオネジクランプもご検討下さい。（準規格品、要問合せ）
| 200 | 選択 | Rc1/4 | Rc1/4 | 封止 | ||
|---|---|---|---|---|---|---|
| Ｌ寸法ｍｍ | 55 | 68 | 55 | |||
| 300 | 選択 | Rc1/4 | Rc3/8 | R1/4 | Rc3/8 | 封止 |
| Ｌ寸法ｍｍ | 55 | 55 | 68 | 68 | 55 | |
| 400 | 選択 | Rc1/4 | Rc1/2 | R1/4 | Rc1/2 | 封止 |
| Ｌ寸法ｍｍ | 67 | 67 | 79 | 84 | 67 | |
| 600 | 選択 | Rc1/4 | Rc3/4 | R1/4 | Rc3/4 | 封止 |
| Ｌ寸法ｍｍ | 71 | 71 | 84 | 89 | 71 |
・MTG型オネジクランプは管用ねじ、平行ねじの他に、ミリねじ、ユニファイねじ等の設計製作が可能です、お問い合わせください。
・設定の規格より小さいサイズや、1”を超える大口径のサイズにも対応できる場合があります、お問い合わせください。
・流体の種類によりシールパッキンを適切な材質に選択しなくてはなりません、ご用命の際は流体の種類を申しつけください。
