FTS型メネジ用／MTS型オネジ用 手締め式シールクランプ＜受注生産＞
◎スパナ掛け不要！手で軽く締めこむだけで取付接続とシールが完結します。
◎流体の圧力を増幅し、ピストンがシールパッキンを強く押し当てるため高い気密性を発揮します。

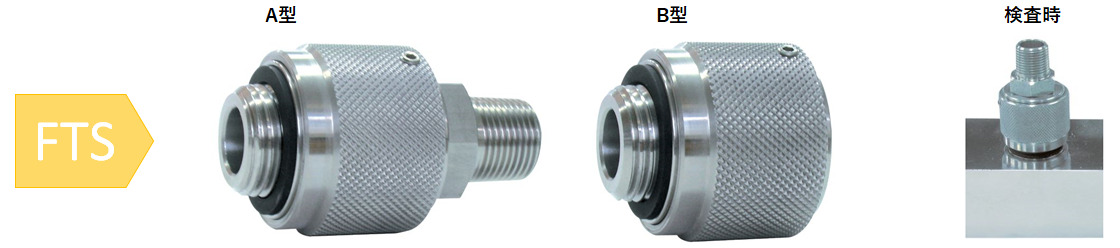

FTS型 メネジクランプ
製品型式 FTS（相手側接続ネジ／メネジ用）

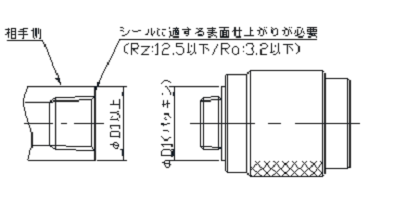

接続部詳細

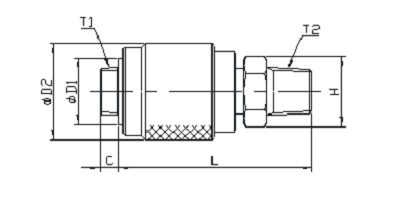

A型(封入)

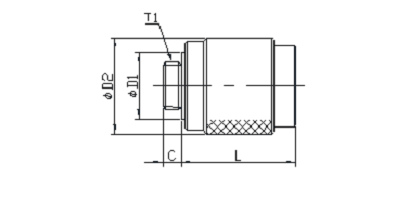

B型(封止)
| 製品型式 | 寸法(mm) | T1 | T2 | ||||
|---|---|---|---|---|---|---|---|
| L | C | φD1 | φD2 | H | |||
| FTS-1A | 51 | 4 | 15 | 26 | 六角17 | R1/8 | R1/4 |
| FTS-1B | 31 | 4 | 15 | 26 | - | R1/8 | - |
| FTS-2A | 51 | 5 | 18 | 26 | 六角17 | R1/4 | R1/4 |
| FTS-2B | 31 | 5 | 18 | 26 | - | R1/4 | - |
| FTS-3A | 54.5 | 5 | 22 | 35 | 六角22 | R3/8 | R3/8 |
| FTS-3B | 33.5 | 5 | 22 | 35 | - | R3/8 | - |
| FTS-4A | 54.5 | 7 | 27 | 35 | 六角22 | R1/2 | R3/8 |
| FTS-4B | 33.5 | 7 | 27 | 35 | - | R1/2 | - |
| 製品型式 | 寸法(mm) | T1 | T2 | ||||
|---|---|---|---|---|---|---|---|
| L | C | φD1 | φD2 | H | |||
| FTS-10A | 51 | 4 | 15 | 26 | 六角17 | M10×P1.5 | R1/4 |
| FTS-10B | 31 | 4 | 15 | 26 | - | M10×P1.5 | - |
| FTS-12A | 51 | 5 | 18 | 26 | 六角17 | M12×P1.5 | R1/4 |
| FTS-12B | 31 | 5 | 18 | 26 | - | M12×P1.5 | - |
| FTS-14A | 54.5 | 5 | 22 | 35 | 六角22 | M14×P1.5 | R3/8 |
| FTS-14B | 33.5 | 5 | 22 | 35 | - | M14×P1.5 | - |
| FTS-18A | 54.5 | 5 | 27 | 35 | 六角22 | M18×P1.5 | R3/8 |
| FTS-18B | 33.5 | 5 | 27 | 35 | - | M18×P1.5 | - |
MTS型 オネジクランプ
製品型式 MTS（相手側接続ネジ／オネジ用）

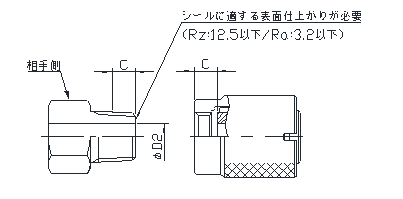

接続部詳細

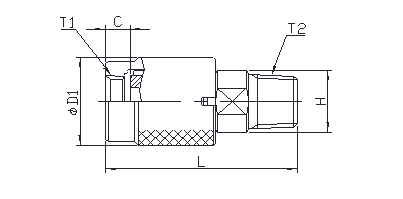

A型(封入)

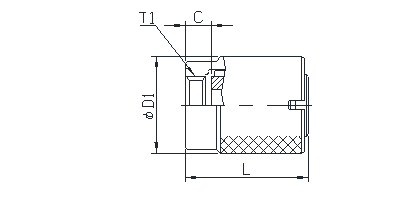

B型(封止)
| 製品型式 | 寸法(mm) | T1 | T2 | ||||
|---|---|---|---|---|---|---|---|
| L | C | φD1 | φD2適用参考寸法 | H | |||
| MTS-1A | 41 | 4 | 22 | 5 | 二面11×φ12 | Rc1/8 | R1/8 |
| MTS-1B | 26.5 | 4 | 22 | 5 | - | Rc1/8 | - |
| MTS-2A | 47 | 6 | 22 | 7 | 二面14×φ15.5 | Rc1/4 | Rc1/4 |
| MTS-2B | 28 | 6 | 22 | 7 | - | Rc1/4 | - |
| MTS-3A | 51 | 6 | 30 | 9 | 二面17×φ19 | Rc3/8 | Rc1/4 |
| MTS-3B | 30 | 6 | 30 | 9 | - | Rc3/8 | - |
| MTS-4A | 55 | 7.5 | 30 | 13 | 二面14×φ15.5 | Rc1/2 | Rc1/4 |
| MTS-4B | 33.5 | 7.5 | 30 | 13 | - | Rc1/2 | - |
特徴
FTS＆MTS共通
・締めこみ回転数を3山前後に抑えているため、ねじ込みが楽になり作業労力が軽減されます。
・A型本体内部はスイベル構造のため、ねじ込み作業時にホースが捻じれることがありません。
・シールパッキンは内部のピストン先端部にはめ込まれており、内圧上昇に比例してピストンの押し当て力が増幅するため高いし気密性を発揮します。
・FTS、MTS型シールクランプは受注生産品です、納品までの日数については弊社へお問い合わせください。
・ねじ部の形状は標準以外のねじやピッチ径のねじに対応できます、ご検討の際は必ずねじの図面と現物をサンプルとしてご提供ください。
・シールパッキンのゴム材質はNBRを標準仕様としております、他のゴム材質をご希望の際はシールゴム材をご指定ください。
・ねじ込みが不十分で流体が漏れた場合は、慌てずに増し締め作業を行ってください。
