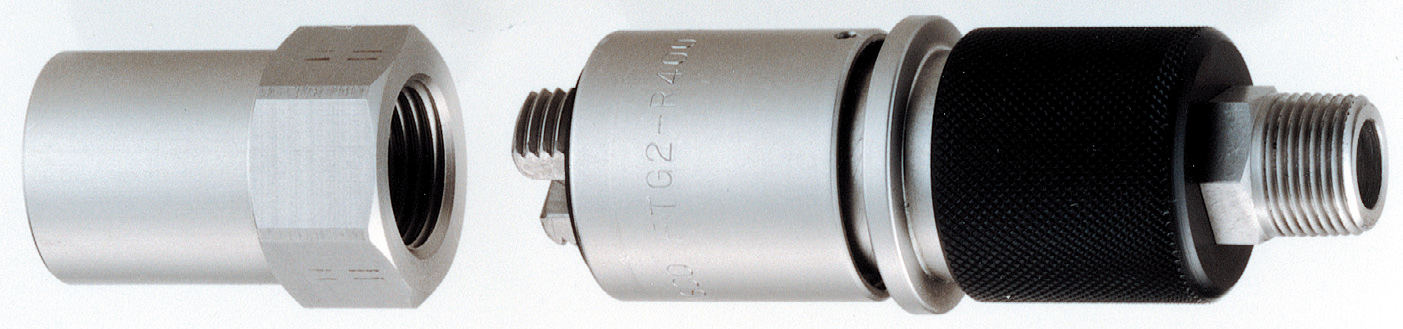

FTG型 メネジクランプ メネジ専用ワンタッチ式
メネジ専用ネジクランプは、相手方メネジ部にネジを挿入し軽く押し当てるだけでツメが広がり、ワンタッチで接続します。しかも本体ラチェットツメが相手方ネジ嵌合部に強く喰い込みネジ部を固定し、シールするメネジ専用のワンタッチ式シールクランプです。
特徴
●ワンタッチで接続する
本体のネジ部を相手方メネジ部に挿入しスライドシャフトを押し下げれば
本体のラチェットツメが相手オネジ部に嵌合し、ネジ部が固定します。
●素早い離脱
後部のスリーブを軽く押し下げるだけで、瞬時に嵌合ネジ部が外れ離脱
作業が素早く出来ます。
●確実なるシール性の発揮
本体端部のシール部の相手方メネジ部のシール部に押し付け、ネジ部を
固定すれば本体にテストシール圧力をシール圧力に変換する増圧機構を
設けているため、シール部に高いシール圧力にてシールする構造のため、
高いシール性を発揮します。
仕様
| 製品型式 | FTG型 |
|---|---|
| 本体材質 | 主材質、SUS製 |
| 使用圧力 | 3MPa |
| 最高使用圧力 | 4MPa |
| 相手方接続ネジ | 1/8、1/4、3/8、1/2(R・G共通使用) |
| 本体接続部 | R（オスネジ） |
| シールバッキン | ニトリルゴム、※フッ素ゴム |
●主な適用流体
空気、水、油
●用途
油圧ポンプ、ウォーターポンプの作動、気密検査、油、空圧シリンダー等の作動、空圧バルブ、水栓金具等の気密検査、ラジエーター、熱交換器等の気密検査、その他自動車部品、機械部品等の検査用
●御引合、御注文に当たり
メネジクランプは管用テーパーメネジ以外にもミリネジ等のメネジクランプも設計、製作致しておりますので、ネジサイズを御知らせください。

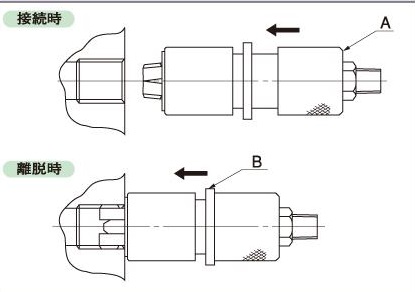

メネジクランプ操作方法
●メネジクランプを接続する時
本体A部を持って相手方ネジ部に押し当てると、本体ラチェットツメが相手方ネジ部の内壁部にネジが嵌合します。
●メネジクランプを外す時
本体B部のスリープを押すとラチェットツメが相手ネジ部から外れます。

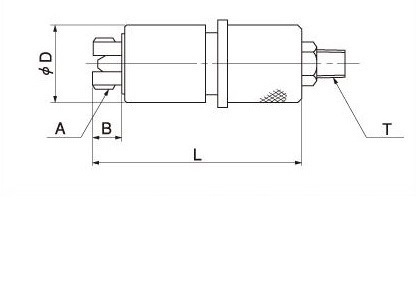

FTG型式記号と寸法表
| 製品型式 | 接続メネジ | A | B | L | φD | T |
|---|---|---|---|---|---|---|
| FTG-100 | 1/8 | 1/8 | 7 | 73 | 26 | R 1/8 |
| FTG-200 | 1/4 | 1/4 | 9 | 76 | 29 | R 1/4 |
| FTG-300 | 3/8 | 3/8 | 10 | 81 | 30 | R 3/8 |
| FTG-400 | 1/2 | 1/2 | 12 | 86 | 32 | R 1/2 |
