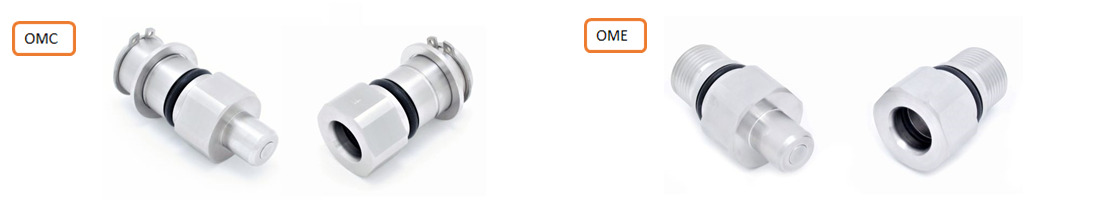

OMC／OME型 オートカプラー 開閉バルブ付き
◎取付方法はプレートに取付ける方式(OMC型)とネジ取付け方式(OME型)からお選びいただけます。
◎挿入勘合芯が得やすいフローティング機能付きです。(OMC型)
仕様／OMC
| 本体材質 | ステンレス(SUS303) | |||||
|---|---|---|---|---|---|---|
| シールゴム材質 |
Oリング材質
|
Ⓕフッ素 （FKM） Ⓝニトリルゴム（NBR) （その他選択不可） |
||||
| サイズ | 1/4" | 3/8" | 1/2" | 3/4" | 1" | |
| 最小断面積 | 21.8 | 42.4 | 84.2 | 140.4 | 209.9 | |
| 最高使用圧力MPa | 7 | |||||
| 耐圧力MPa | 10 | |||||
| 許容偏心量 | 各サイズ±0.3 | |||||
仕様／OME
| 本体材質 | ステンレス(SUS303) | |||||
|---|---|---|---|---|---|---|
| シールゴム材質 |
Oリング材質 |
Ⓕフッ素 （FKM） Ⓝニトリルゴム（NBR) （その他選択不可） |
||||
| サイズ | 1/4" | 3/8" | 1/2" | 3/4" | 1" | |
| 最小断面積 | 21.8 | 42.4 | 84.2 | 140.4 | 209.9 | |
| 最高使用圧力MPa | 7 | |||||
| 耐圧力MPa | 10 | |||||
| 許容偏心量 | 捻じ込み接続の為フロート機能は無し | |||||

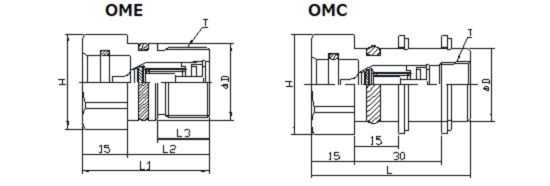

OMC型（スナップリング用）
| 製品型式 | サイズ | 寸法(mm) |
|---|---|---|
| φD | ||
| OMC-2P/2S | 1/4" | 23 |
| OMC-3P/3S | 3/8" | 27 |
| OMC-4P/4S | 1/2" | 37 |
| OMC-6P/6S | 3/4" | 43 |
| OMC-8P/8S | 1" | 49 |
※接続時の許容偏芯量±0.3mmを超えての使用はしないでください。

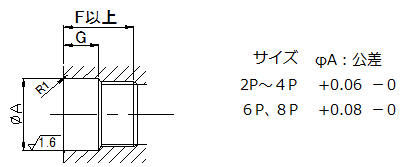

OME型（ネジ取り付け用）
| 製品型式 | サイズ | 寸法(mm) | ｔ | |||
|---|---|---|---|---|---|---|
| φA | G | F（プラグ） | F（ソケット） | |||
| OME-2P/2S | 1/4" | 22 | 10.5 | 25 | 25 | M20×P1.5 |
| OME-3P/3S | 3/8" | 26 | 10.5 | 26 | 28 | M24×P1.5 |
| OME-4P/4S | 1/2" | 36 | 12.5 | 33 | 34 | M30×P2.0 |
| OME-6P/6S | 3/4" | 42 | 13.5 | 36 | 44 | M39×P2.0 |
| OME-8P/8S | 1" | 48 | 13.5 | 38 | 52 | M45×P2.0 |
※OME型はねじで固定されフローティング機能はありません。
OME×OMEの使用はできません、どちらか一方をOMC型でご使用ください。

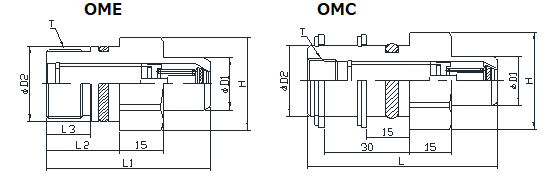

プラグ
| 製品型式 | サイズ | 寸法(mm) | T | |||
|---|---|---|---|---|---|---|
| L | φD1 | φD2 | H | |||
| OMC-2P-□ | 1/4" | 65 | 14 | 21.9 | 六角26 | Rc1/4 |
| OMC-3P-□ | 3/8" | 67 | 18 | 25.9 | 六角32 | Rc3/8 |
| OMC-4P-□ | 1/2" | 73 | 24 | 35.9 | 六角41 | Rc1/2 |
| OMC-6P-□ | 3/4" | 77 | 30 | 41.9 | 六角46 | Rc3/4 |
| OMC-8P-□ | 1" | 78 | 36 | 47.9 | 六角54 | Rc1 |
ソケット
| 製品型式 | サイズ | 寸法(mm) | T | ||
|---|---|---|---|---|---|
| L | φD | H | |||
| OMC-2S-□ | 1/4" | 52 | 21.9 | 六角26 | Rc1/4 |
| OMC-3S-□ | 3/8" |
55 |
25.9 | 六角32 | Rc3/8 |
| OMC-4S-□ | 1/2" | 65 | 35.9 | 六角41 | Rc1/2 |
| OMC-6S-□ | 3/4" | 76 | 41.9 | 六角46 | Rc3/4 |
| OMC-8S-□ | 1" | 87 | 47.9 | 六角54 | Rc1 |
| 製品型式 | サイズ | 寸法(mm) | T | |||||
|---|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | φD1 | φD2 | H | |||
| OME-2P-□ | 1/4" | 53 | 24 | 14 | 14 | 21.9 | 六角26 | M20×P1.5 |
| OME-3P-□ | 3/8" | 56 | 25 | 15 | 18 | 25.9 | 六角32 | M24×P1.5 |
| OME-4P-□ | 1/2" | 67 | 32 | 20 | 24 | 35.9 | 六角41 | M30×P2.0 |
| OME-6P-□ | 3/4" | 73 |
34.5 |
21.5 |
30 | 41.9 | 六角46 | M39×P2.0 |
| OME-8P-□ | 1" | 76 | 37 | 24 | 36 | 47.9 | 六角50 | M45×P2.0 |
□内はシールゴム材質の選択からお選びください
| 製品型式 | サイズ | 寸法(mm) | T | ||||
|---|---|---|---|---|---|---|---|
| L1 | L2 | L3 | φD | H | |||
| OME-2S-□ | 1/4" | 39 | 24 | 14 | 21.9 | 六角26 | M20×P1.5 |
| OME-3S-□ | 3/8" |
42 |
27 | 17 | 25.9 | 六角29 | M24×P1.5 |
| OME-4S-□ | 1/2" | 48 | 33 | 21 | 35.9 | 六角41 | M30×P2.0 |
| OME-6S-□ | 3/4" | 58 | 43 | 30 | 41.9 | 六角46 | M39×P2.0 |
| OME-8S-□ | 1" | 66 | 51 | 38 | 47.9 | 六角50 | M45×P2.0 |
□内はシールゴム材質の選択からお選びください
・接続と切り離しの際は残圧力０の状態で操作してください、また切り離し単独状態での加圧は避けてください。
・カプラーにはロック機構がないため接続を保持してください。（要問合せ）
・OMC型を取付けるベースプレートと駆動装置(シリンダー含む)はお客様がご用意ください。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
