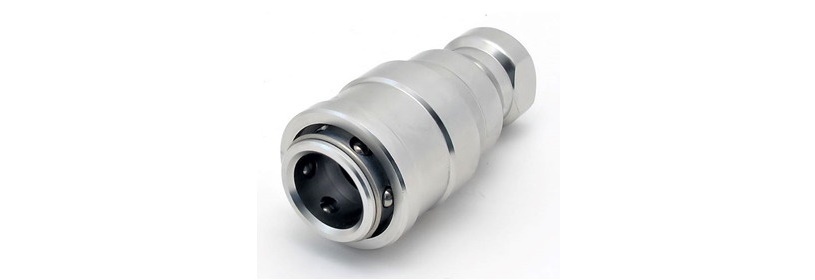

NDS-AS型 ワンタッチSPカプラー
◎スリーブを動作させることなくプラグへソケット本体を押し込めば接続が完了します。
◎着脱回数の多い装置接続、治工具類への着脱や足元頭上への取付も大変楽になります。
仕様
| 本体材質 | ステンレス(SUS304) | |
|---|---|---|
| シールゴム材質 |
Oリング材質選択
|
Ⓝニトリルゴム（NBR) Ⓕフッ素ゴム（FKM） （その他選択不可） |
| サイズ | 1/4" | 3/8" |
| 常用使用圧力MPa | 5.0 | 4.0 |
| 最高使用圧力MPa | 7.0 | 6.0 |
接続相手のプラグ形状
NDS-AS型ワンタッチ式はND型の仕様向上品です。NDシリーズのカプラーのプラグに完全互換があります。
接続方法 従来型との比較

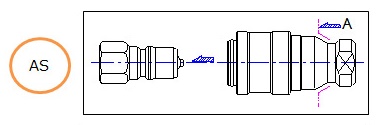

ソケットをプラグの接続方向に向け押し付ければ接続ができます。
プラグの離脱は従来品と同様で外周スリーブを後方に引き戻すだけです。

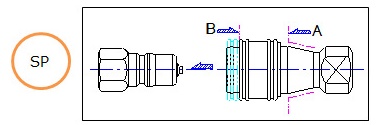

接続時は外周のスリーブを後方に引きながらプラグへ押し付ければ完了します。

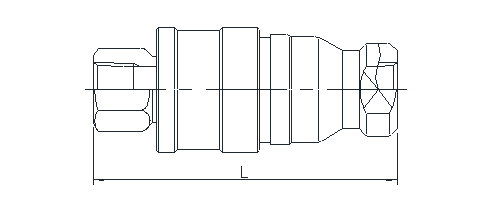

プラグ、ソケット接続全長 (mm)
| サイズ | 1/4" | 3/8" |
|---|---|---|
| L（ｍｍ） | 71.7 | 81.2 |

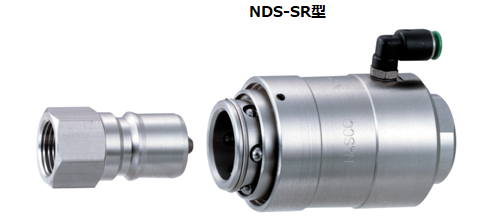

利便性を高めた応用製品（自動離脱式）
接続はAS型と同様にSPカプラーのプラグへ押し付けるだけ。取外しは外部からエアー圧力を加えるだけで瞬時にプラグから離脱します。

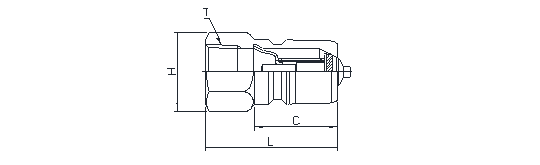

プラグ（P）
| 製品型式 | サイズ | 寸法(mm) | T | ||
|---|---|---|---|---|---|
| ステンレス製 | L | C | H | ||
| NDS-2P-□ | 1/4" | 36 | 22 | 六角17 | Rc1/4 |
| NDS-3P-□ | 3/8" | 40 | 25 | 六角21 | Rc3/8 |
□内はシールゴム材質の選択からお選びください

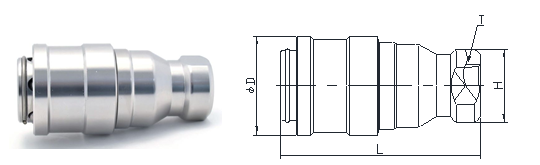

ソケット（S)
| 製品型式 | サイズ | 寸法(mm) | T | ||
|---|---|---|---|---|---|
| ステンレス製 | L | C | H | ||
| NDS-2AS-□ | 1/4" | 59.2 | 29.5 | 二面巾19 | Rc1/4 |
| NDS-3AS-□ | 3/8" | 68.5 | 36 | 二面巾26 | Rc3/8 |
□内はシールゴム材質の選択からお選びください
・NDS-AS型の流量特性はND型と同じです、ND型のページにある流量特性図をご参照ください。
・圧力損失を低減し大流量タイプとなり汎用性をより高めています。
・AS型ワンタッチSPカプラーはステンレス製の設定のみ、真鍮製はございません。
・サイズ設定は1/4”、3/8”のみ、その他のサイズは受注生産で承ります。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
