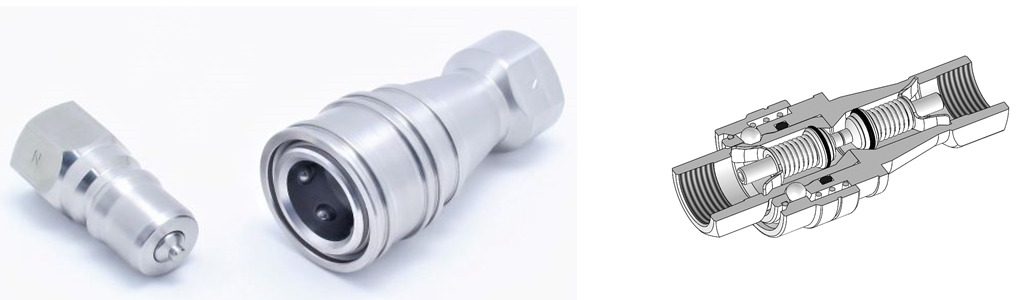

ND／NDS型 SPカプラー
◎プラグ・ソケット共に開閉バルブを内蔵した両バルブ式カプラーです。
◎圧力損失を低減し大流量タイプとなりました、汎用性をより高めています。
仕様
| 本体材質 | 真 鍮(C3604BD) | ステンレス (SUS304) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シールゴム材質 |
Oリング材質選択
|
Ⓝニトリルゴム (NBR) Ⓕフッ素ゴム（FKM) Ⓔエチレンプロピレンゴム（EPDM） |
Oリング材質選択
|
Ⓝニトリルゴム (NBR) Ⓕフッ素ゴム（FKM) Ⓔエチレンプロピレンゴム（EPDM） |
||||||||
| サイズ | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
| 最高使用圧力MPa | 5.0 | 4.0 | 3.0 | 2.0 | 1.5 | 5.0 | 4.5 | 3.0 | 2.0 | |||
| 耐圧力MPa | 7.0 | 6.0 | 4.5 | 3.5 | 2.0 | 7.0 | 6.5 | 4.5 | 3.0 | |||
※真鍮・ステンレス材 共に1/2サイズ以上は納期確認が必要です。
ロックボール数の最適化
| サイズ | 1/8" | 1/4" | 3/8" | 1/2" | 3/4" | 1" |
|---|---|---|---|---|---|---|
| ボール数 | 6個 | 6個 | 8個 | 10個 | 12個 | 12個 |
サイズごとに適正ボール数を設定したことにより高圧時の耐久性に信頼性を持たせています。

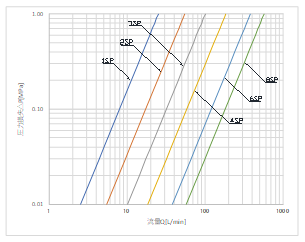

流量／圧力損失特性図

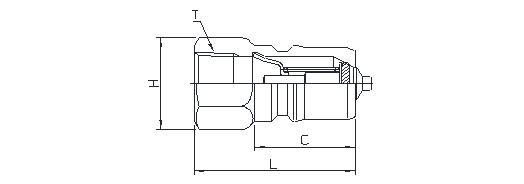

プラグ（P）
| 製品型式 | サイズ | 寸法(mm) | T | |||
|---|---|---|---|---|---|---|
| 真鍮製 | ステンレス製 | L | C | H | ||
| ND-1P-□ | NDS-1P-□ | 1/8" | 29 | 19 | 六角14 | Rc1/8 |
| ND-2P-□ | NDS-2P-□ | 1/4" | 36 | 22 | 六角17 | Rc1/4 |
| ND-3P-□ | NDS-3P-□ | 3/8" | 40 | 25 | 六角21 | Rc3/8 |
| ND-4P-□ | NDS-4P-□ | 1/2" | 44 | 28 | 六角29 | Rc1/2※ |
| ND-6P-□ | NDS-6P-□ | 3/4" | 52 | 36 | 六角35 | Rc3/4※ |
| ND-8P-□ | NDS-8P-□ | 1" | 62 | 40 | 六角41 | Rc1※ |
□内はシールゴム材質の選択からお選びください

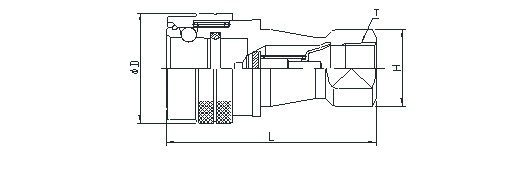

ソケット（S）
| 製品型式 | サイズ | 寸法(mm) | T | |||
|---|---|---|---|---|---|---|
| 真鍮製 | ステンレス製 | L | φD | H | ||
| ND-1S-□ | NDS-1S-□ | 1/8" | 48 | 25(24) | 二面巾14 | Rc1/8 |
| ND-2S-□ | NDS-2S-□ | 1/4" | 58 | 30(28) | 二面巾19 | Rc1/4 |
| ND-3S-□ | NDS-3S-□ | 3/8" | 65 | 36(35) | 二面巾21 | Rc3/8 |
| ND-4S-□ | NDS-4S-□ | 1/2" | 72 | 45 | 二面巾29 | Rc1/2※ |
| ND-6S-□ | NDS-6S-□ | 3/4" | 88 | 55 | 二面巾35 | Rc3/4※ |
| ND-8S-□ | NDS-8S-□ | 1" | 100 | 65 | 二面巾41 | Rc1※ |
φD表記の()内数字はステンレス製の寸法です。
※真鍮製のスリーブ外観は滑り止めローレット加工です。
・※印のサイズは納期確認が必要です、1"以上のサイズは受注生産ですお問い合わせください。
・最高使用圧力：連続使用時にかかる許容圧力を指します。
・耐圧力：瞬間的に圧力が上昇しても性能を保持できる最上限の圧力を指します。
・流量／圧力損失特性図は「水」での測定値となります、ご使用条件により値が異なります。
・ND型SPカプラーは従来のNS型SPカプラーの後継型です、互換性を持たせたまま仕様向上致しました。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
