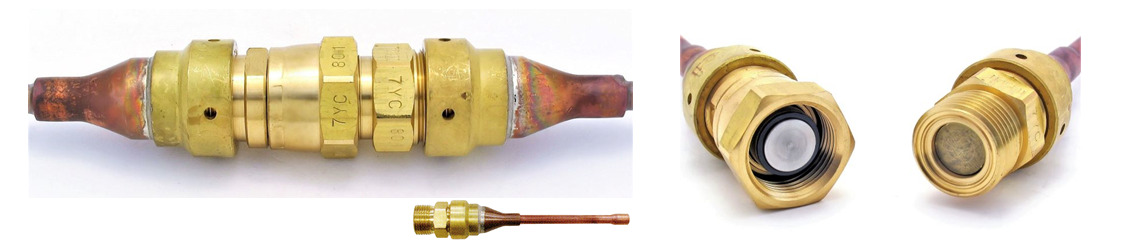

MV型 ナスユニオン 空調 冷凍機器 冷媒配管用＜受注生産＞
◎内部に開閉バルブを設けており、冷媒ガスを充填したままで配管から切り離すことができます。
◎再取り付けの際は、プラグ本体を固定しソケット側のナットを規定トルクで締め付けるだけ。
◎内蔵バルブで工事は「真空引き不要」「時間の大幅短縮」「コストの大幅削減」「その場でメンテ」
仕様
| 使用流体 |
冷媒ガス HFC-R404、 HFC-R410A HFC-R134A、HFO-1234yf |
||
|---|---|---|---|
| 仕様温度範囲 | -30℃～120℃まで使用可能 | ||
| 継手基本材質 | C3602BDcd75 カドミレス | ||
| 最高使用圧力 管サイズ | φ6.35 | φ9.52 | 4.8MPa |
| φ12.7 | φ15.88 | 4.35MPa | |
■水中ロー付けについてのお願い事項
銅管へのロー付けでユニオン内部のゴムシール材が焼き付かないようロー付け時にはユニオン本体を水中ロー付けしてください。その際の水の温度は40℃以下になるように管理してください。

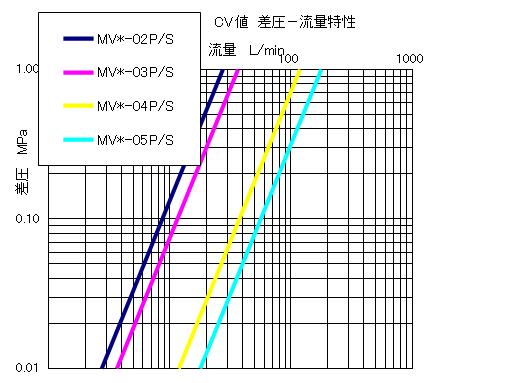

流量／圧力損失特性図
水中ロー付けについてのお願い事項
銅管へのロー付けでユニオン内部のゴムシール材が焼き付かないようロー付け時にはユニオン本体を水中ロー付けしてください、その際の水の温度は40℃以下になるように管理してください。
・水中ロー付けができない場合は銅管付き(10㎝）を推奨。
・フレア接続、機器直接接続のご用命はご相談ください。
・旧冷媒や使用冷媒表以外の冷媒にはご使用できません。
・MV型は受注生産です、納期はお問い合わせください。
具体的な使用例
・室内機の消毒・洗浄目的で切り離し作業を行う。
・業務用冷蔵後のメンテで機器を外して洗浄する。
・冷凍装置の試運転後に切り離し梱包して出荷する。
・工場施設の空調機器移動が社員で行うことが可能。
・プレハブの搬送時に空調機器をすぐに使用できる。
・催事等レンタルエアコンの現場設置が時間短縮。
・電車車両の室内機取外しメンテが大幅な時間短縮。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
