MD型 フレアメスユニオン 火無し継手＜受注生産＞

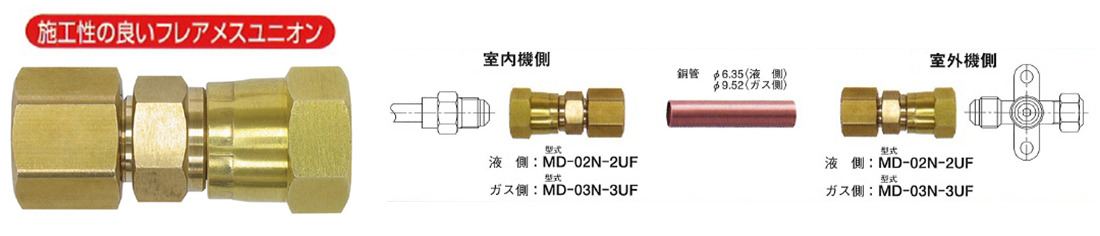

◎ルームエアコンの配管専用、機器側へは直接ねじ込んで取り付けるだけ。

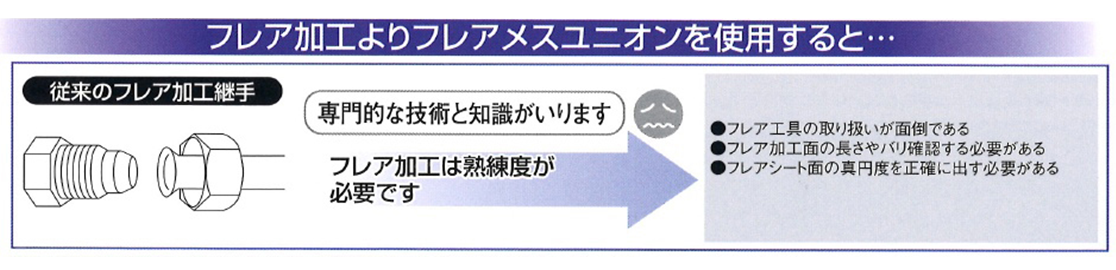

◎フレアー加工不要、銅管をユニオンに差し込んでナットをスパナで締め付け完了。（要取説確認）
※安心、安全、確実な施工を行うため、ご使用になる前に弊社専門スタッフの取扱い説明を受けてからご使用を始めてください。
| 型式 | 適用管外径Φ | L | UNF(ネジ) | H1(六角) | H2(六角) | 最小穴径 |
|---|---|---|---|---|---|---|
| MD-02N-2UF | 6.35 | 44 | 7/16-20 | 17 | 16 | 4.2 |
| MD-03N-3UF | 9.52 | 53 | 5/8-18 | 22 | 22 | 7 |
| MD-04N-4UF | 12.70 | 57.5 | 3/4-16 | 26 | 26 | 10 |
材質:C3604BD(ナットネジ部 ユニファイメネジ)
・MD型は受注生産です生産ロット数の制限がございます。
・3サイズ以外の設定はありません。(小売り販売無し)
・技術者の施工が必須となります、施工手順書は別途配布。
・MD型には内部バルブ機構はありません。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
