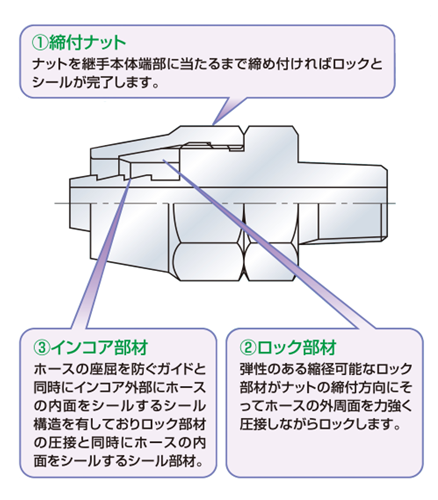

継手本体からナットを外し、継手を接続機器にねじ込み固定させる
BH型 ナスフィッター ブレードホース専用継手
◎ブレードホースの接続にホースバンド不要、ナットを締め付けるだけで接続が完了します。
◎継手本体とロック部材が組み込れたナットの3部品構成です、部品の紛失などで施工を妨げません。
仕様

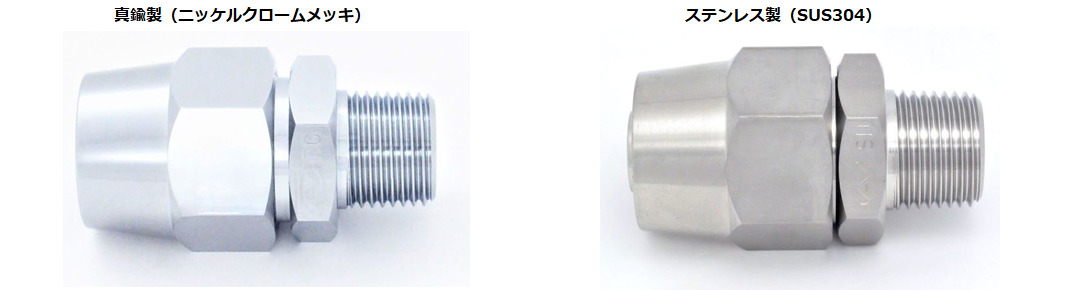

| 継手材質 | 真鍮(C3604BD/ニッケルクロームメッキ)、ステンレス(SUS304) |
|---|---|
| ホースサイズ内径φ | 6、8、9、10、12、15、19、25（外径は下表参照） |
| 使用圧力Mpa | ブレードホースの許容圧力範囲内 |
| 接続適合ホース |
塩化ビニール ブレードホース（テトロン・ワイヤー） 非塩化ビニール ブレードホース（シリコン、樹脂系） |
製品にはOリングなどのゴムシール材は使用していていません。
性能試験
弊社独自の基準を定め各種評価試験をクリアした製品です。試験項目は以下の通り
・気密試験 ホースを接続し0.1～1.5MPaに加圧保持し、空気の漏れを調べる。
・耐圧試験 ホースの最高使用圧力1.5倍の水圧を保持し亀裂、変形などの異常を調べる。
・破壊試験 ホースが破裂するまで水圧を加え継手の離脱、破損などの異常を調べる
・引張試験 ホースに基準の軸荷重を加え一時間保持した後、抜けその他の異常を調べる。
・脈動試験 常温にて水圧0から使用圧力まで脈動数25回／分の条件を1万回実施し異常を調べる。
1.機器本体へねじ込み固定する
2.ホースを差し込む
ナットの中にホースを挿入する
3.ホースをニップル部へ挿入する
ホースを継手ニップル部へ奥深く挿入して下さい
4.ナットを締め込む
ニップルにホースを挿入したらスパナでナットを締め込む
5.接続完了はナットをドン突きまで締め込む
ホースへの接続確認はナットが継手本体端部のドン突きに当たるまで締付ければ接続完了です

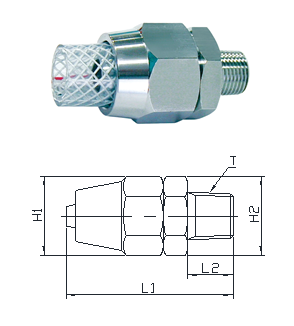

| 形状 | 製品型式（真鍮製） |
製品型式（ステンレス製） | 適用ホース(内外径) | 寸法(mm) | T | |||
|---|---|---|---|---|---|---|---|---|
| L1 | L2 | H1 | H2 | |||||
 |
BH-6M-2 | BHS-6M-2 | 6×11 | 44 | 12 | 六角19 | 六角19 | R1/4 |
| BH-8M-2 | BHS-8M-2 | 8×13.5 | 47.5 | 12 | 六角21 | 六角21 | R1/4 | |
| BH-8M-3 | BHS-8M-3 | 8×13.5 | 48.5 | 13 | 六角21 | 六角21 | R3/8 | |
| BH-9M-2 | BHS-9M-2 | 9×15 | 48.5 | 12 | 六角22 | 六角22 | R1/4 | |
| BH-9M-3 | BHS-9M-3 | 9×15 | 49.5 | 13 | 六角22 | 六角22 | R3/8 | |
| BH-10M-3 | BHS-10M-3 | 10×16 | 52.5 | 13 | 六角24 | 六角24 | R3/8 | |
| BH-12M-3 | BHS-12M-3 | 12×18 | 56.5 | 13 | 六角27 | 六角27 | R3/8 | |
| BH-12M-4 | BHS-12M-4 | 12×18 | 60.5 | 17 | 六角27 | 六角27 | R1/2 | |
| BH-15M-3 | BHS-15M-3 | 15×22 | 57 | 13 | 六角32 | 六角30 | R3/8 | |
| BH-15M-4 | BHS-15M-4 | 15×22 | 61 | 17 | 六角32 | 六角30 | R1/2 | |
| BH-15M-6 | BHS-15M-6 | 15×22 | 62 | 18 | 六角32 | 六角30 | R3/4 | |
| BH-19M-6 | BHS-19M-6 | 19×26 | 71.5 | 18 | 六角36 | 六角35 | R3/4 | |
| BH-25M-8 | BHS-25M-8 | 25×33 | 88 | 22 | 六角46 | 六角46 | R1 | |
■ご注意
・一部のホースメーカー品に適合しない場合があります、営業担当にご相談ください。
・再施工の際は、取扱説明書に記載されているホース取り替え時の施工手順で作業を行ってください。
・ご使用になる前に、付属されているナスフィッター取扱説明書を必ずお読みください。
・接続挿入と切り離し時はソケット側の内圧をゼロにしてください。プラグを挿入できないこともあり、また無理な切り離しは危険が伴います。
